Unser Service für Sie – Kundenspezifische EZA-Regler

Der zunehmende Anteil erneuerbarer Energien im Stromnetz erfordert weitere Maßnahmen zur Sicherstellung der Netzstabilität. Daher ist für den normenkonformen Netzanschluss von Erzeugungsanlagen (EZA), gemäß der technischen Anschlussregel VDE-AR-N 4110/20 ein zertifizierter EZA-Regler notwendig.

Diese Einrichtung stellt die Schnittstelle zwischen Fernwirktechnik Richtung Verteilnetzbetreiber und ggf. Direktvermarkter sowie Erzeugungsanlage dar. Die Sollwerte für Wirk- und Blindleistung werden mit den am Netzanschlusspunkt gemessenen Istwerten verglichen und daraus Stellgrößen für die Erzeugungsanlage berechnet. Je nach Ausführung kann der EZA-Regler incl. Fernwirkmodul zur Netzbetreiber-Anbindung oder für den Anschluss einer separaten Fernwirktechnik aufgebaut werden.

Wir planen und setzen kundenspezifische EZA-Regler um. Gerne liefern wir diese fertig montiert, programmieren den Controller und übernehmen die Inbetriebnahme vor Ort oder aus der Ferne.

EZA-Regler von OHP – Alles aus einer Hand

Planung und Schaltschrankbau für EZA-Regler

  • Wir planen, erstellen und prüfen kundenspezifische Schaltschränke für EZA-Regler nach DIN EN 60204-1 (VDE 0113-1).

  • Wir beschäftigen langjährig erfahrene Experten auf dem Gebiet des Schaltschrankbaus.

  • Für die Projektabwicklung steht eine professionell eingerichtete Elektrowerkstatt zur Verfügung.

  • Schaltschränke werden bei uns mit dem Engineering Tool WSCAD geplant, Schaltpläne mit WSCAD erstellt. Eine Bereitstellung in EPLAN ist möglich.

Programmierung von EZA-Reglern

  • Unsere erfahrenen SPS-Programmierer erstellen das Programm nach IEC 61131-3.

  • Wir sind Experten auf dem Gebiet der Fernwirk-Kommunikationsprotokolle wie IEC 60870-5-104 und zugehöriger BDEW Whitepaper 2.0 konformer Verschlüsselung wie VPN oder TLS.

  • Da wir die Fernwirktechnik selbst entwickeln, können wir optimal auf die Anforderungen der Netzbetreiber und Direktvermarkter reagieren.

Inbetriebnahme und Wartung von EZA-Reglern

  • Wir übernehmen die Inbetriebnahme vor Ort oder aus der Ferne. Diese besteht in der Regel aus Montage sowie Test zu den Systemen des Netzbetreibers und/ oder Direktvermarkters.

  • Sofern Softwareupdates für den EZA-Regler bereitstehen, spielen wir diese gerne ein.

Ihre Ansprechpartner:

Sebastian Ott (M.Sc.)
Sebastian Ott (M.Sc.)Geschäftsführer

Begleitende Dokumente und weitere Informationen:

  • Netzanschlusslösungen für dezentrale Erzeugungsanlagen

    Download

Schematischer Aufbau einer EZA-Regler-Applikation

Schema EZA-Regler

  • In dem beispielhaften Aufbau sind EZA-Regler und Fernwirkanlage zusammengefasst, wobei der EZA-Regler für mehrere Erzeugungsanlagen instanziiert ist. Typischerweise werden z.B. Photovoltaikanlagen, Blockheizkraftwerke (BHKW), Batteriespeicher oder Windturbinen geregelt.

  • Die Erzeugungsanlagen sind mittels unterschiedlicher Kommunikationsprotokolle (z.B. Modbus, Profinet) sowie via E/A-Signalen angebunden.

  • Gemäß den Vorgaben des Netzbetreibers erfolgt die Erfassung der Größen P, Q und U, zusätzlich zu der Messung am Netzverknüpfungspunkt, pro Erzeugungsanlage.

  • Zusätzlich ist die Option eingezeichnet, mittels einer Präzisions-Frequenzmesskarte (FRQ311) und über die P(f)-Kennlinie, eine Leistungsregelung vorzunehmen.

  • Die Anbindung an das Leitsystem des Netzbetreibers erfolgt über IEC 60870-5-104, wobei hier je nach Netzbetreiber ein zusätzliches Gateway oder ein spezieller Router zum Einsatz kommt. Gleiches gilt für die optionale Anbindung an einen Direktvermarkter.

Profitieren Sie von unserer Erfahrung

Durch ein sehr breites Spektrum realisierter Projekte haben wir bereits vielzählige Anforderungen umgesetzt und sind in der Lage den für Ihren Anwendungsfall optimalen EZA-Regler zusammenzustellen.

EZA-Regler Wärmevollversorgungszentrale

EZA-Regler für die Wärme­voll­versorgungs­zentrale des Forschungszentrums Jülich mit einer Leistung von 13 MW

  • Planung, Fertigung, Programmierung und Inbetriebnahme des EZA-Reglers und der Fernwirkanlage durch OHP

  • Regelung von drei BHKWs, einer PV-Anlage sowie zwei BESS

  • Fernwirktechnische Ankopplung an den Verteilnetzbetreiber Westnetz GmbH

Fernwirkanlage Photovoltaik

EZA-Regler sowie Fernwirktechnik für den Solarpark Eggersdorf mit einer Leistung von 20 MWp in Brandenburg

  • Planung, Programmierung und Inbetriebnahme des EZA-Reglers und der Fernwirkanlage durch OHP

  • Anbindung von 21 Stk. Sunny Central Wechselrichtern

  • Fernwirktechnische Ankopplung an den Verteilnetzbetreiber E.DIS Netz GmbH

Fernwirkanlage Wehr

Wehrsteuerung sowie Visualisierung bei den Stadtwerken Hameln mit einer Turbinennennleistung von 2,1 MW

  • Modernisierung einer Bestandsanlage mit speziellen Adaptersteckern

  • Lokale Anbindung an eine Visualisierung (ProWin) via Modbus TCP/IP

  • Planung, Fertigung, Programmierung und Inbetriebnahme der Fernwirkanlage durch OHP

Fernwirkanlage Photovoltaik

Fernwirk- und Leittechnik für den Photovoltaik-Park „Alte Deponie Hohberg“ mit einer Leistung von 1,2 MWp in Pforzheim

  • Planung, Fertigung, Programmierung und Inbetriebnahme der Fernwirkanlage durch OHP

  • Zählerauslesung und Leistungsermittlung via S0-Impuls

  • Einbindung einer Wetterstation sowie Kamera

Impressionen realisierter EZA-Regler und Fernwirkanlagen

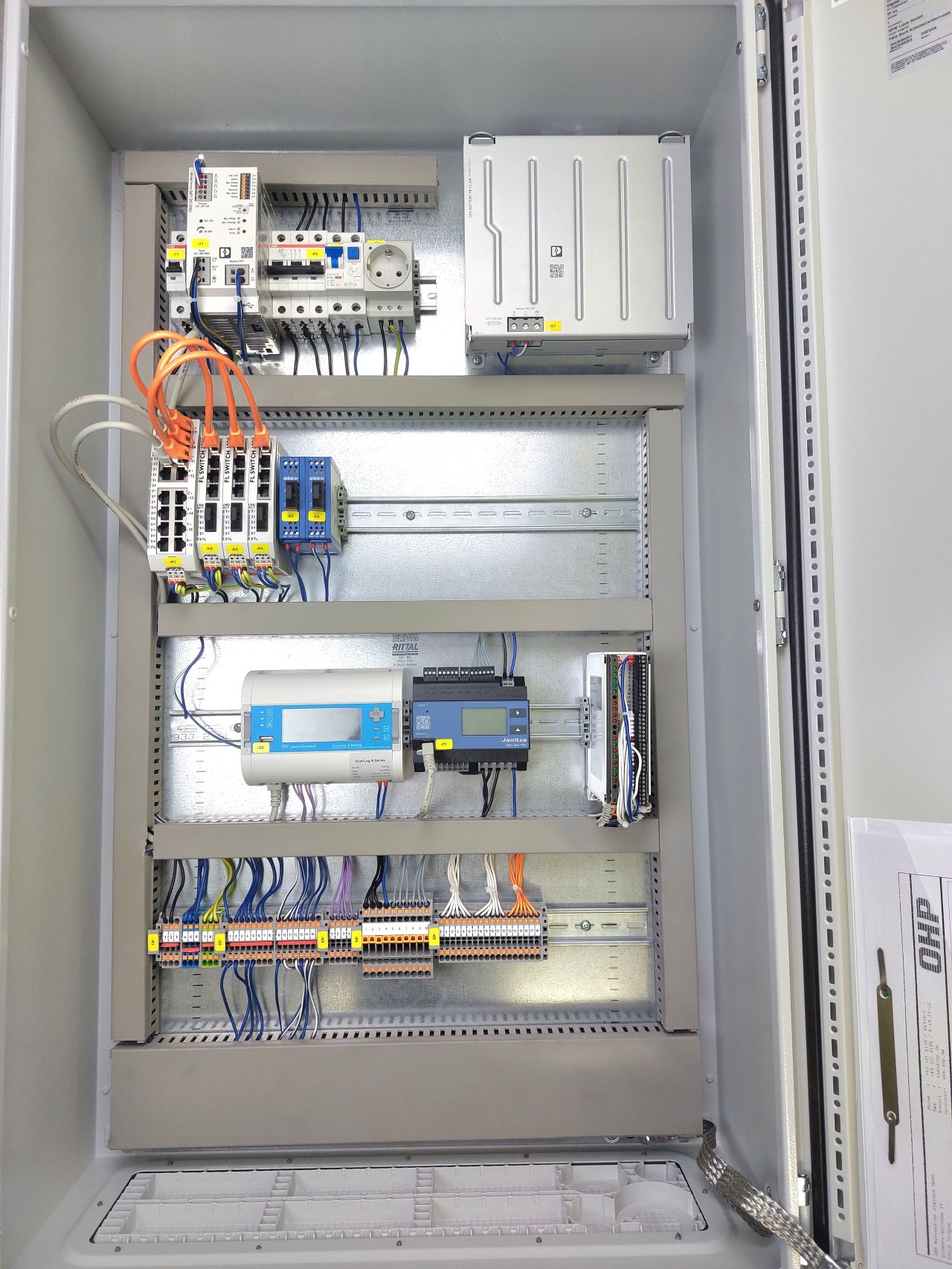

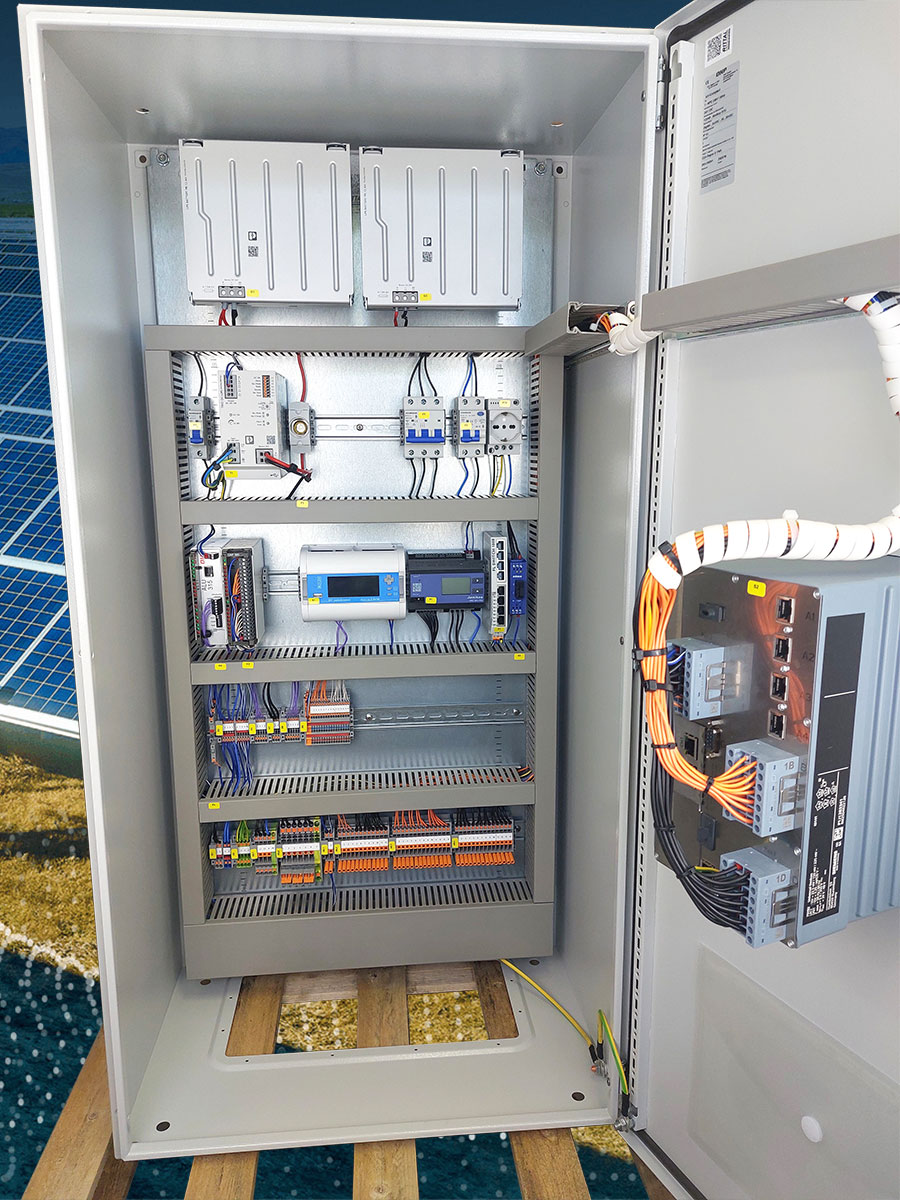

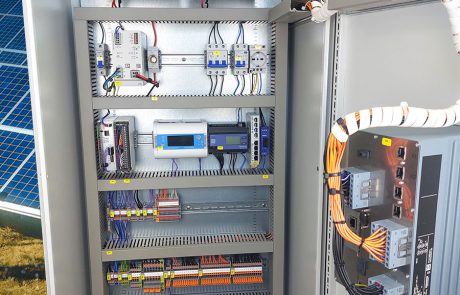

Fernwirkanlage, EZA-Regler und Schutz
EZA-Regler für BHKW nach VDE-AR-N 4110
Fernwirkanlage und EZA-Regler EAM Netz GmbH
Ortsnetzstation Fernwirkanlage mit Micro und USV
Schaltschrank Fernwirkanlage mit MicroC und USV
Schaltschrank Fernwirkanlage

Referenzen aus dem Bereich Fernwirkanlagen und Fernwirktechnik
