Wir planen und setzen kundenspezifische Niederspannungsschaltanlagen (NS-Schaltanlagen) zur Aufstellung im Innen- und Außenbereich – als reine Verteilung oder z.B. für den Netz- und Anlagenschutz (NA-Schutz/ NA-Schutzschrank) sowie EEG-Einspeiseschränke – um. Im Zuge des zunehmenden Ausbaus erneuerbarer Energien haben wir insbesondere umfangreiche Expertise in der Planung und Umsetzung der Anwendungsregeln VDE-AR-N 4105 sowie VDE-AR-N 4110 aufgebaut.

Bau von Niederspannungsschaltanlagen mit OHP – Alles aus einer Hand

Planung und Bau von Niederspannungsschaltanlagen

  • Wir planen, erstellen und prüfen kundenspezifische Niederspannungsschaltanlagen nach DIN EN 61439 und DIN EN 60204.

  • Schaltschränke werden bei uns mit dem Engineering Tool WSCAD geplant, Schaltpläne mit WSCAD erstellt. Eine Bereitstellung in EPLAN ist möglich.

  • Wir beschäftigen langjährig erfahrene Experten (Elektromeister) auf dem Gebiet des Schaltschrankbaus.

  • Für die Projektabwicklung steht eine professionell eingerichtete Elektrowerkstatt zur Verfügung.

Qualität „Made in Rhein-Main“
– seit 1989

  • OHP ist nach DIN EN ISO/IEC 27001 (Informationssicherheitsmanagement), DIN EN ISO 9001 (Qualitätsmanagement) und anderen Standards zertifiziert.

  • Die Fertigung unserer Schaltanlagen erfolgt ausschließlich in Deutschland um höchste Umwelt- und Qualitätsstandards zu gewährleisten.

Ihre Ansprechpartner:

Sebastian Ott (M.Sc.)
Sebastian Ott (M.Sc.)Vertriebsleiter
Timo Fischer
Timo FischerIndustriemeister Elektrotechnik

Begleitende Dokumente und weitere Informationen:

  • Netzanschlusslösungen für dezentrale Erzeugungsanlagen

    Download

  • Zertifikat  DIN EN ISO 9001

    Download

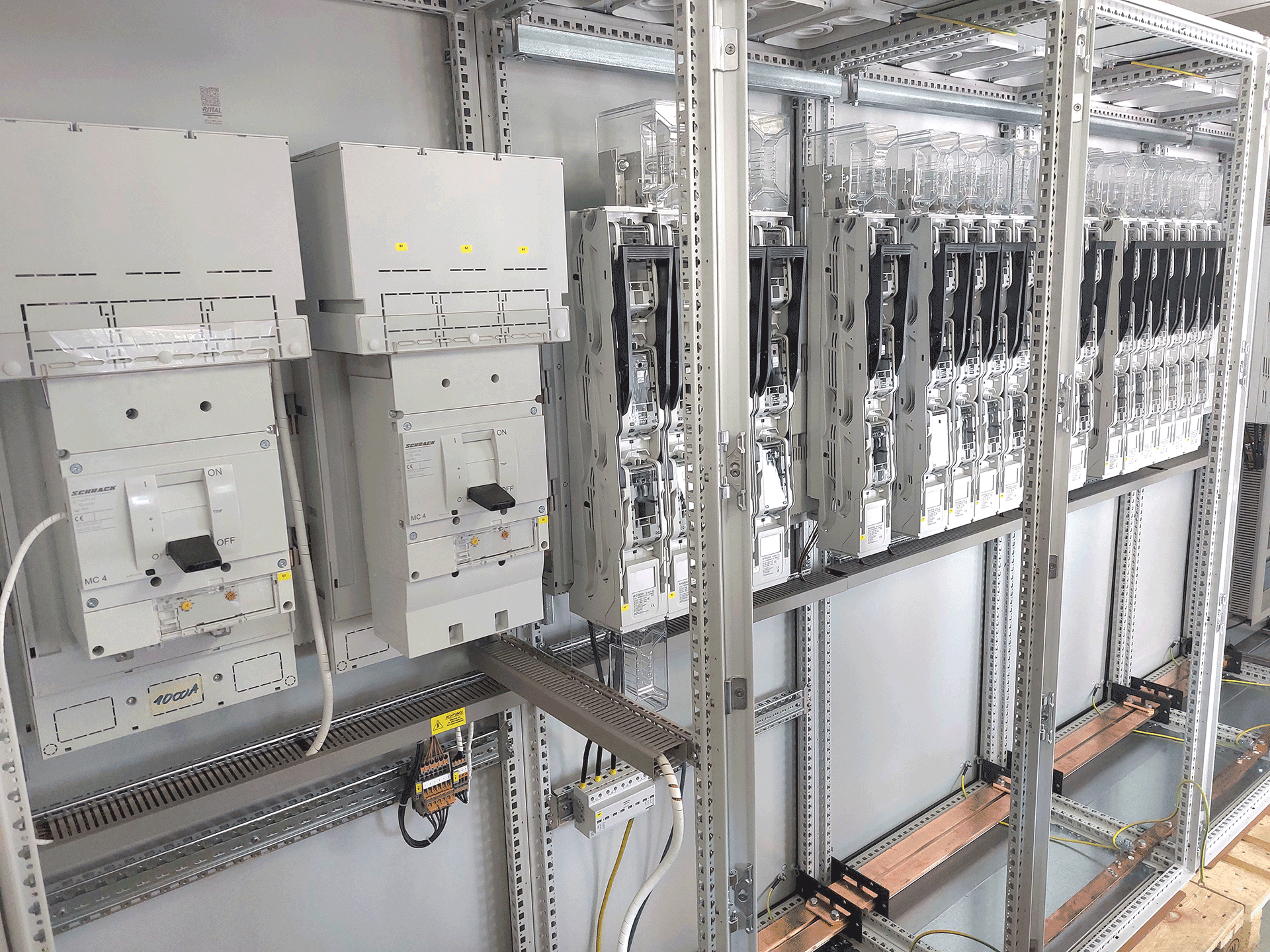

Beispielhafte Niederspannungs-Schaltanlage

  • Auslegung für eine 260 kWp Photovoltaikanlage incl. Netz- und Anlagenschutz nach VDE-AR-N 4110.

  • 3-polige 400 A Leistungs- und Lasttrennschalter in Reihe. Der thermomagnetische Leistungsschalter wird durch den NA-Schutz gesteuert und ist mit einem Fernantrieb ausgestattet. Der Lasttrennschalter wird durch den übergeordneten Entkupplungsschutz gesteuert.

  • NH00-Sicherungslastschaltleisten zum Anschluss der Schutztechnik sowie des Überspannungsschutzes, NH1-Sicherungslastschaltleisten zum Anschluss der Wallboxen, NH2-Sicherungslastschaltleiste zum Anschluss an die Hauptverteilung

  • NH1-Sicherungslastschaltleisten zum Anschluss der Wechselrichter

  • Weiterer Ausbau auf Montageplatte und/ oder Tragschiene. Die unterbrechungsfreie Stromversorgung für 8 h wird direkt im Schrank integriert.

Bauformen

Gerüstverteilungen für Trafostationen

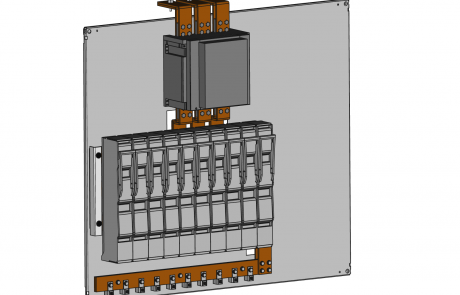

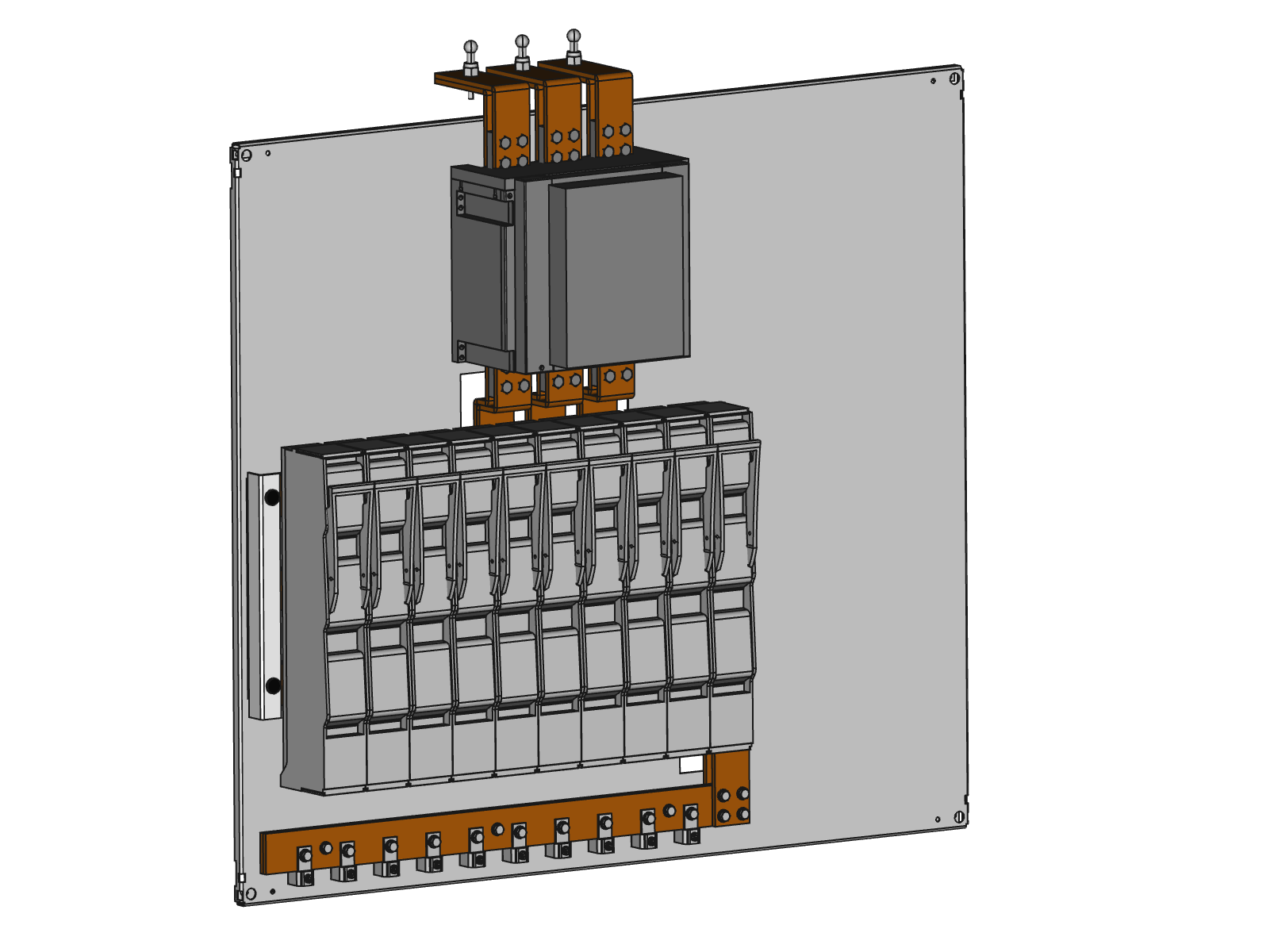

Auslegung zum direkten Anschluss an den Transformator. Aufbau auf Montageplatte entsprechend den projektspezifischen Erfordernissen.

Beispiel unten:

  • 2.000 A Leistungsschalter mit Motorantrieb

  • 8 Stk. NH1…3 Sicherungslastschaltleisten, 1 Stk. Reserve

  • Standardsekundärteil

Schaltanlagen zur Aufstellung im Innenbereich

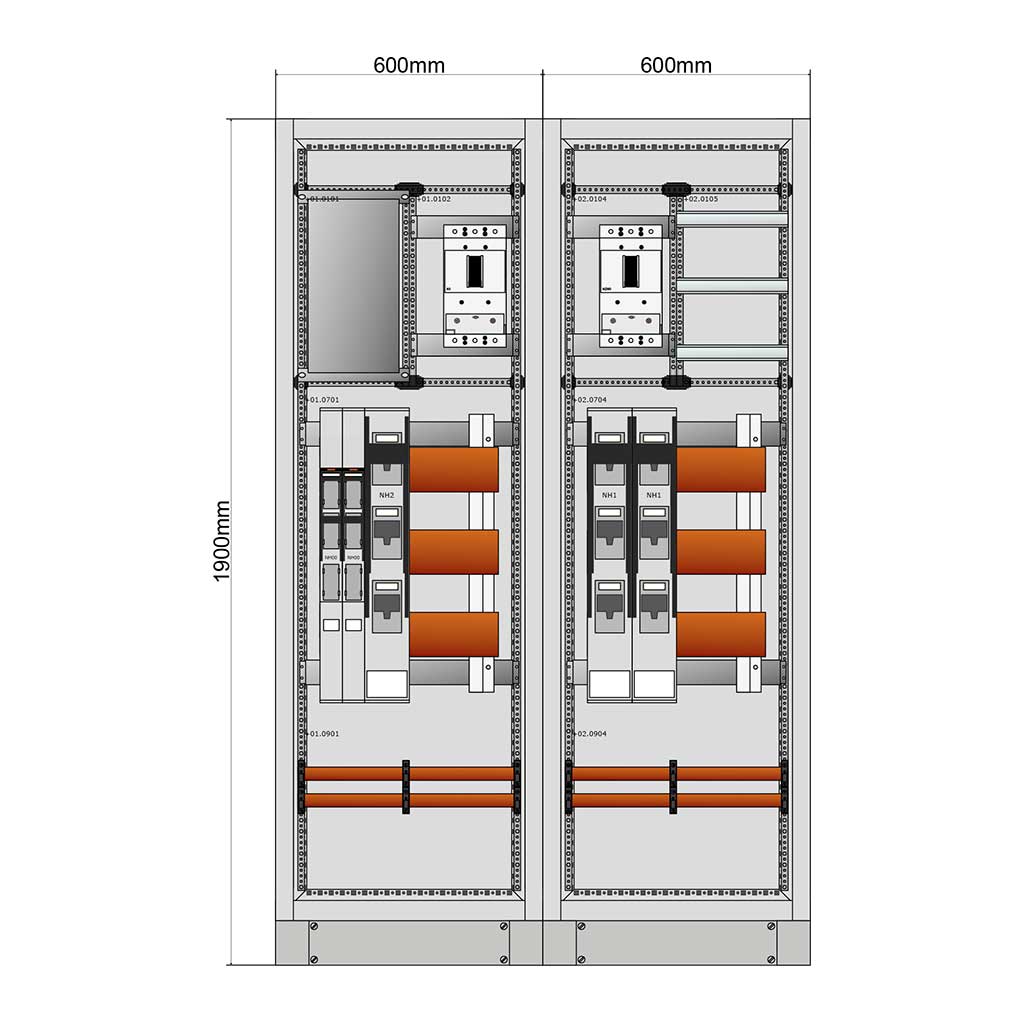

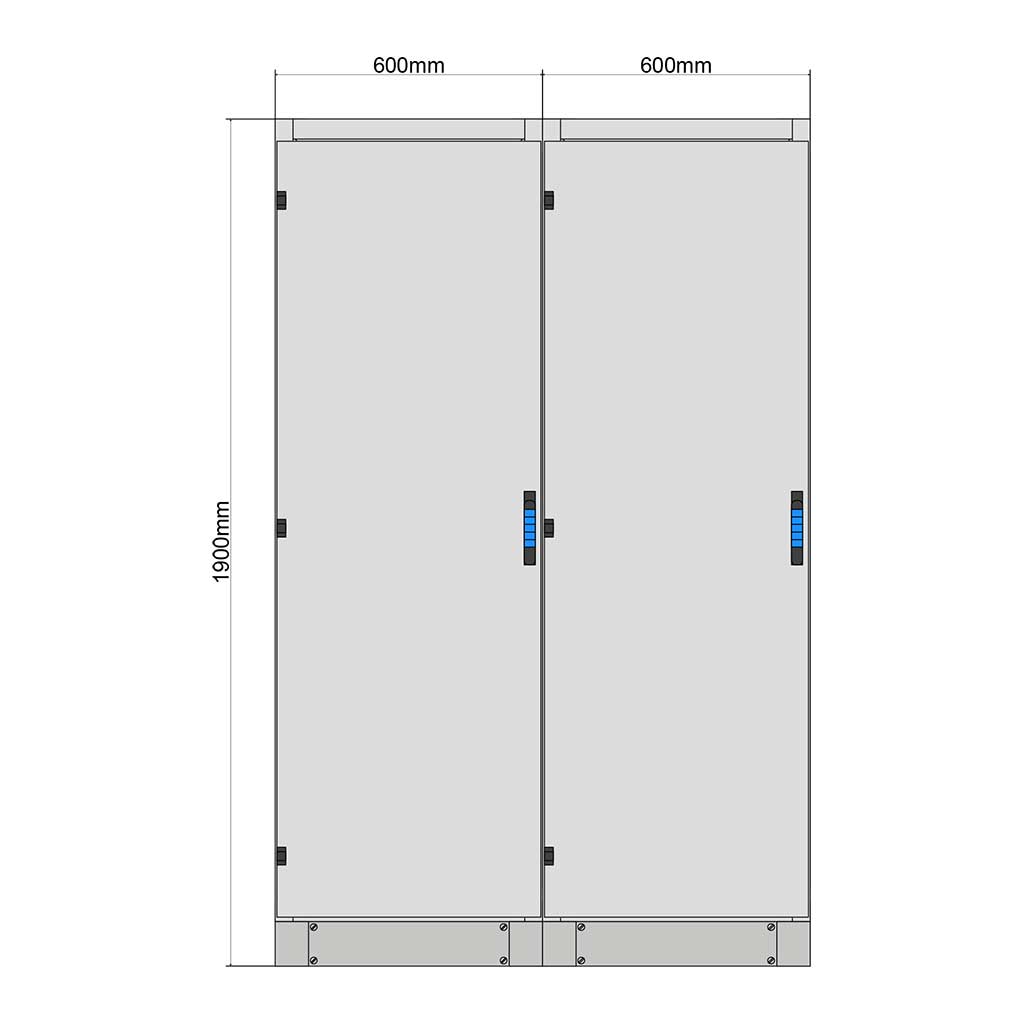

Einbau der Schaltanlage in ein- oder zweitürigen Anreih-Verteilerschränken aus pulverbeschichtetem Stahlblech. Kabeleinführung von oben oder unten.

Beispiel unten:

  • 630 A Leistungsschalter mit Motorantrieb, 630 A Lasttrennschalter

  • 6 Stk. NH1…3 Sicherungslastschaltleisten

  • incl. NA-Schutz

NS-Schaltanlage

Schaltanlagen zur Aufstellung im Außenbereich

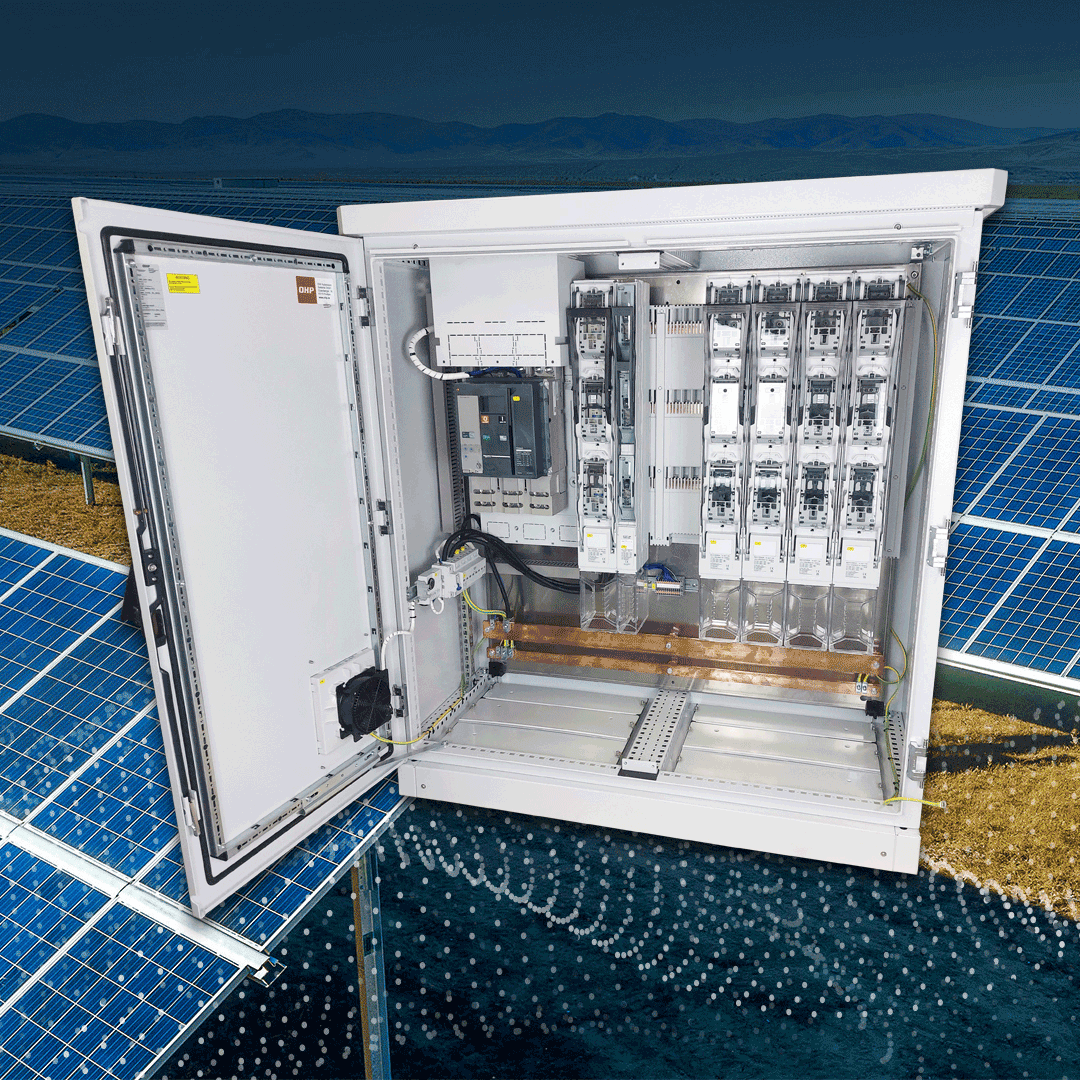

Einbau der Schaltanlage im ein- oder zweitürigen Outdoor Gehäuse aus UV-beständig pulverbeschichtetem Aluminium mit allseitig überstehendem Regendach (IP55).

Beispiel unten:

  • 250 A Wandlermessung

  • 4 Stk. NH1…3 Sicherungslastschaltleisten, 2 Stk. NH0 Sicherungslastschaltleisten

  • incl. Netzanalysator und Zählerplatz

Wandlermessschrank 250 A

Profitieren Sie von unserer Erfahrung

Durch ein sehr breites Spektrum realisierter Projekte haben wir bereits vielzählige Anforderungen bei unterschiedlichen Netzbetreibern umgesetzt und sind in der Lage den für Ihren Anwendungsfall optimalen Einspeiseschrank zusammenzustellen.

630 A Niederspannungs-Schaltanlage incl. NA- sowie üEK-Schutz für einen Entsorgungsfachbetrieb

  • Auslegung für eine 330 kWp Photovoltaikanlage

  • Integration des übergeordneten Entkupplungsschutzes (üEKS)

  • Planung und Fertigung der NS-Schaltanlage wurden durch OHP übernommen

400 A Niederspannungs-Schaltanlage incl. NA-Schutz für ein hessisches Werkzeugbau-Unternehmen

  • Auslegung für eine 205 kWp Photovoltaikanlage

  • Wandlermessung für die lokalen Stadtwerke

  • Planung und Fertigung der NS-Schaltanlage wurden durch OHP übernommen

250 A Niederspannungs-Schaltanlage incl. NA-Schutz für ein Unternehmen der Baumaschinenvermietung

  • Auslegung für eine 110 kWp Photovoltaikanlage

  • Wandlermessung für das interne Energiemanagement

  • Planung und Fertigung der NS-Schaltanlage wurden durch OHP übernommen

400 A Niederspannungs-Schaltanlage incl. NA-Schutz für einen Hersteller mobiler Stromerzeuger

  • Auslegung für eine 223 kWp Photovoltaikanlage

  • Kundespezifischer und kompakter Aufbau auf 700 x 700 mm Montageplatte

  • Planung und Fertigung der NS-Schaltanlage wurden durch OHP übernommen

Impressionen realisierter Niederspannungs-Schaltanlagen

NS-Schaltanlage

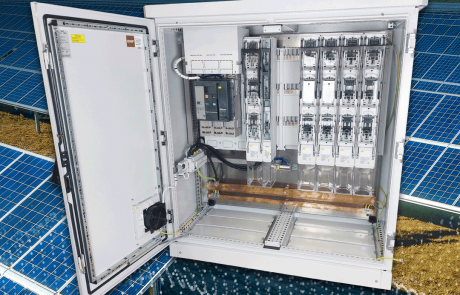

NS-Schaltanlage für Photovoltaikanlage incl. Netz- und Anlagenschutz nach VDE-AR-N 4105
NS-Schaltanlage für Photovoltaikanlage incl. Netz- und Anlagenschutz nach VDE-AR-N 4105
NS-Schaltanlage für Photovoltaikanlage incl. Netz- und Anlagenschutz nach VDE-AR-N 4110
