Programmier- und Diagnosesoftware
Benutzerfreundlich und dennoch mit höchster Leistungsfähigkeit
Unser Bestreben ist es, einfach zu bedienende, gleichzeitig aber leistungsfähige Softwareinstrumente auf Basis modernster Technologien anzubieten. Durch Adaptierbarkeit und einfache Nutzung können so zügiges Engineering und höchste Verfügbarkeit von Anlagen, Produktivität und wirtschaftliche Ziele in Einklang gebracht werden.
Ob beim Projektieren der Anlage oder im Havariefall der Anlage, unsere Tools lassen Sie nicht im Stich.
Informieren Sie sich in den nebenstehenden Rubriken über unser Angebot an einfach anzuwendende Programmiertools.

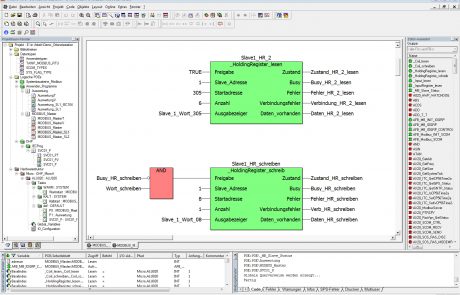

MULTIPROG Plus – Programmierung mit IEC 61131-3
Einfach zu bedienen, weit verbreitet und mit allen Funktionen für vielseitige Anwendungen.
Mit dem leistungsfähigen IEC 61131-3 basierenden Softwarepaket MULTIPROG werden die OHP-Steuerungen Micro, @120, @250 sowie das OHP-Störmeldesystem SMC in der Variante mit SPS-Funktionalität programmiert. MULTIPROG ist einfach zu bedienen und mit allen Funktionen für vielseitige Steuerungsanwendungen ausgestattet. MULTIPROG ist langjährig bewährt und kommt weit verbreitet in verschiedenen Branchen der Industrie zum Einsatz, vom Maschinen-/ Anlagenbau über den Automobil- und Verkehrssektor bis hin zur Prozessautomatisierung und Fernwirktechnik. Damit liefert OHP einen Beitrag für einen sicheren Betrieb Ihrer Investitionen.
MP@Plus unterstützt alle Programmiersprachen der IEC Norm 61131-3
- AWL Anweisungsliste
- FUP Funktionsplan
- KOP Kontaktplan
- ST Strukturierter Text
- AS Ablaufsprache
Damit eröffnet MULTIPROG neue Perspektiven für einfachste Programmierbarkeit und Sicherheit im Engineering.
Ihr Ansprechpartner:
Begleitende Dokumente
Weitere Informationen können Sie folgendem Dokument entnehmen:
Produktübersicht Hardware
Vorteile für Anwender und Programmierer
Einheitliches Programmiersystem für SMC, Micro, @120, @250
Leistungsfähige Editoren für alle 5 Dialekte
Erweiterte Funktionen und Funktionsbausteine durch OHP-Firmware-Bibliotheken
Vollgrafische Programmierung
Möglichkeit, mehrere Fenster parallel zu öffnen
Scrollbare Menüs
Als Hypertext eingebaute Hilfefunktionen
Querübersetzung zwischen AWL, FUP und KOP
Datentypkontrolle verhindert Programmierfehler
Wieder verwendbare eigene Funktionen und Funktionsbausteine
Definition eigener Datentypen und Variablen
Unterstützung bei der Fehlersuche durch Debug-Funktion, Breakpoints, Watchfenster und getriggerte Aufzeichnung
Das Programm wie auch die gesamte Konfiguration wird auf einer CF-Card bzw. Micro SD Card abgelegt
MULTIPROG: Herstellerunabhängiges Programmiersystem
ca. 70 namhafte SPS-Anbieter arbeiten mit MULTIPROG
Mit der Funktionsbausteinbibliothek von OHP kann eine Vielzahl von Aufgabenstellungen in der Automatisierungstechnik realisiert werden. In vielen Bereichen der Industrie wurden in der Vergangenheit für Regelungsaufgaben zum Beispiel Kompaktregler eingesetzt.
Durch den zunehmenden Einsatz von SPSen, selbst für kleinere Regelungsaufgaben, besteht daher oft der Wunsch, die Funktionalität dieser Kompaktregler in einer SPS zu integrieren. Diese Funktionsbausteinbibliothek trägt dies durch Ihre universelle Konfigurierbarkeit Rechnung.
Es sind alle wichtigen regelungstechnischen Grundfunktionen realisiert:
- Skalierungsbausteine
- Bausteine zur Analogwertverarbeitung
- Funktionsbausteine zur Binärwertverarbeitung
- Funktionsbausteine zur Stellglied-Ansteuerung
- Funktionsbausteine zur nichtlinearen Signalverarbeitung
- Funktionsbausteine zur dynamischen Signalverarbeitung
- Reglerbausteine von Dreipunktregler bis hin zu komplexen PID Regler
Die OHP Steuerungen bieten vielfältige Kommunikationsschnittstellen für fernwirktechnische Protokolle wie auch Feldbusprotokolle. Die Projektierung der Kommunikationsprozeduren erfolgt je nach Steuerungssystem und Prozedur entweder mit MULTIPROG Plus, mit einer Parameterdatei oder mit dem bekannten ProTool.
Die fernwirktechnischen Protokolle IEC 60870-5-101, IEC 60870-5-101/AWD, und IEC 60870-5-104 können komfortabel in MULTIPROG parametriert werden. Zu diesem Zweck stehen anwenderfreundlich gestaltete Dialoge zur Verfügung, welche die Einstellung der Übertragungsparameter der Schnittstelle sowie die Projektierung der zu übertragenden Prozessvariablen erlauben. Durch den Bezug der Prozessvariablen zur Bestückungsliste wird eine übersichtliche und intuitive Art der Projektierung ermöglicht. Aus den Benutzereingaben werden die für die ALU benötigten Initialisierungs-Dateien sowie das MULTIPROG Anwenderprogramm generiert.
Die Parametrierung ist ebenso über eine Parameterdatei möglich, die z.B. erlaubt die Koppelprojektierung aus einer projektübergreifenden Datenbank zu erzeugen.
Die zu übertragenden Daten können mit dem SPS-Programm beliebig bearbeitet werden bevor sie über das Fernwirkprotokoll verschickt werden.
IEC Diagnose-Tool TEL 003
TEL 003 ist eine auf Windows basierende Simulations-Software für das Fernwirk-Übertragungsprotokoll IEC 870-5-101 im Standleitungs- und Wählbetrieb.
Die Software dient zum Testen und zur Inbetriebnahme von Fernwirkanlagen und kann zur Simulation von Unterstationen (Slave-Mode) und Zentralen (Master-Mode) eingesetzt werden. Im Listenermodus kann der Datenverkehr zwischen Zentrale und Unterstation beobachtet und aufgezeichnet werden.
Bei allen drei Betriebsarten steht eine umfassende Monitorfunktion zur Verfügung, die Telegramme übersichtlich darstellt und Daten an der COM-Schnittstelle in beide Richtungen aufzeichnet.
Betriebsarten
- Master für Standleitungen oder AWD
- Slave für Standleitungen oder AWD
- Listener für Standleitungsbetrieb
Einsatzgebiete
- Erstinbetriebnahme
- Überprüfung der Fernleitung
- Fehlerdiagnose (Experten, Messwerte, Zählwertstatus)
- Vorgabe von Testtelegrammen
- Abfrage bzw. Wertvorgaben von Objekten und den damit verbundenen Parametern
- Automatisches Aufzeichnen von Telegrammdaten
- Trace Puffer zur Analyse des Telegrammverkehrs
- Flexible Parametriermöglichkeiten für Master-, Slave-, oder Listenerbetrieb
Sonstige Programmier- und Diagnosesoftware
Prüfprogramm für das Fernwirkprotokoll IEC 60870-5-103
Telegramme empfangen, prüfen, filtern, speichern, anzeigen, drucken, senden und simulieren
PRO-TSX101 unterstützt den Anwender bei der Projektierung, Parametrierung und Programierung einer Fernwirkstation Quantum oder Compact mit dem Protokoll IEC 60870-5-101 .
PRO-U062 unterstützt den Anwender bei der Projektierung, Parametrierung und Programierung einer Unterstation U062 mit dem Protokoll IEC 60870-5-101.
PRO-U120 unterstützt den Anwender bei der Projektierung und Inbetriebnahme der Unterstation Geadat U120.
Die jeweiligen Ausführungen unterstützen den Anwender bei der Projektierung und Inbetriebnahme der zugehörigen Unterstationen mit gleicher Benennung.
