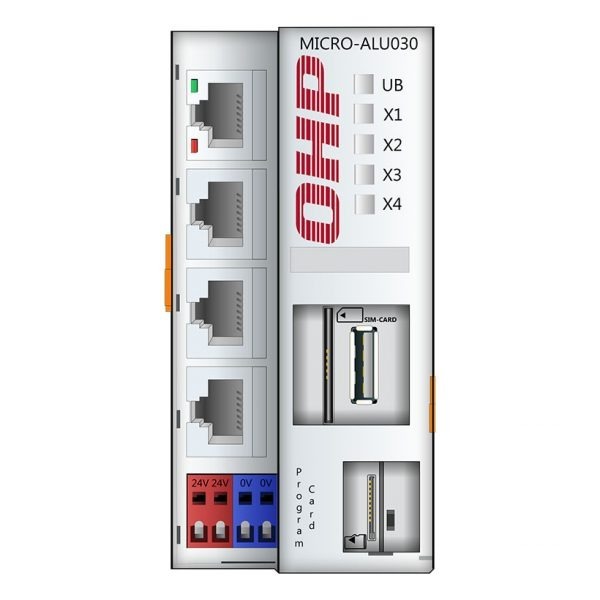

ALU030 / CPU für das Micro-System

SKU: 23.ALU030

Preis pro Stück
Bitte senden sie uns eine Anfrage. Wir werden uns anschließend mit einem Angebot bei Ihnen melden.

Kontakt

+49 6106 / 84 95 510
info@ohp.de

Passendes Zubehör

Downloads

Die ALU030 versteht sich als CPU Modul für das Fernwirksystem Micro und kann mit E/A-Baugruppen feinmodular erweitert werden. Der Controller wird mit der IEC 61131-3 Programmiersoftware MultiprogPlus programmiert. Programm- und Applikationsdaten werden auf der integrierten microSD Karte abgelegt. Die ALU030 kann mit folgenden Protokollen geliefert werden:

  • Modbus TCP/IP (Server),
  • Modbus TCP/IP (Client) – Zusatzlizenz notwendig,
  • Modbus RTU (Slave),
  • Modbus RTU (Master) – Zusatzlizenz notwendig,
  • IEC 60870-5-104 (Server) – Zusatzlizenz notwendig,
  • MQTT – Zusatzlizenz notwendig,
  • M-Bus (Master) – Modem notwendig.

Als Kommunikationsmedium stehen bein der ALU030 neben einer Ethernet, zwei RS232- und einer RS485- Schnittstelle auch folgende integrierte Modems zur Verfügung:

  • LTE,
  • M-Bus,
  • FSK (i.V.).

Die Kommunikation und Datenablage der ALU030 ist hochgradig verschlüsselt. Es kommen u.a. IPsec VPN, ein verschlüsseltes Rootfilesystem, encrypted Container, speziell gesicherte Schlüssel und eine individuell gesicherte microSD-Karte zum Einsatz. Die Kommunikation der ALU030 entspricht der „Anforderung für geschlossene Benutzergruppen zur Erbringung von Regelreserve“ der Netzbetreiber sowie dem BDEW Whitepaper 2.0.

Größe 5 × 7,5 × 9,7 cm
Verfügbare Protokolle

, , , , ,

Verfügbare Modems

LTE, M-Bus (Master)

Firmware

Die ALU030, -315, -316, -317 sind mit einer neuen Firmware ausgestattet, die eine hochgradige Verschlüsselung der Kommunikation und Datenablage bietet. Wir bitten um besondere Beachtung der nachstehenden Hinweise.

Zum Betrieb der neuen ALU030, -315, -316, -317 sind folgende Soft- und Hardwarestände Voraussetzung:

Multiprog Software Version 5.50, mit dem OHP Addon ab Version 2.21.

Firmwareversion
ALU-030,
ALU-315, -316, -317

  1. Betriebssystem der ALU030, -315, -316, -317 ist Linux mit IT-Sicherheitserweiterungen.
  2. Multiprog Firmware Bibliotheken vorangegangener Firmwareversionen sind mit Linux ALUs nicht kompatibel.
  3. Systemvariablen werden nur durch Funktionsbausteine der OHP_SYS Bibliothek ausgelesen
  4. Die direkt adressierten Merker-Speicherbereiche in IO Konfiguration (VARCONF) sind nicht erlaubt.
  5. Die neue Firmware verfügt über eine SPS-Firewall die in der Administrator Privilegierung projektiert werden kann. Durch eine falsch konfigurierte ALU kann sich der Projektierer „aussperren“. Dies kann nur durch Rücksetzen der ALU in den Werkszustand aufgehoben werden.
  6. Die Micro-SD Karte auf der ALU ist gerätespezifisch verschlüsselt und nur durch die Multiprog / OHP-Toolbar projektierbar. Eine Micro-SD Karte kann nicht geräteübergreifend genutzt werden.
  7. Der Zugang zur SPS mit Multiprog ist mit einer Doorman Funktion geschützt.
  8. Weitere Information bzw. die Dokumentation finden Sie im wiki.sps.wiki. Zugangsdaten erfragen Sie bitte bei uns.
    Kapitel: @120 ALU-315, -316, -317 (Linux), OHPToolBar und Systemconsole ALU-030, -315, -316, -317 (Linux)

Werden künftig hier aufgelistet.
